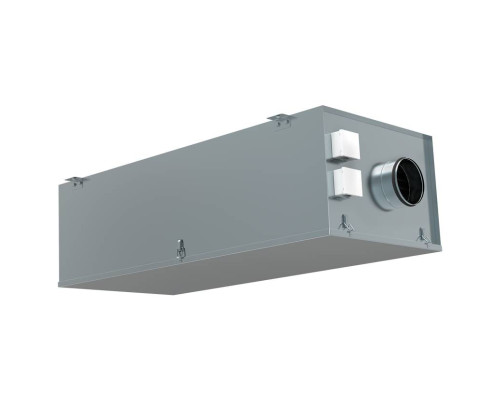

Установка приточная компактная моноблочная SHUFT CAU 6000/3-W VIM

Описание CAU-W

Вентиляционная установка CAU-W предназначена для очистки, подогрева и подачи свежего воздуха в жилые, общественные и производственные помещения небольших и средних объемов: офисы, магазины, квартиры и т.д. Установка изготавливается в компактном звукотеплоизолированном корпусе из оцинкованной стали (толщина изоляции – 50 мм). Установку можно монтировать непосредственно в обслуживаемом помещении, в т.ч. за подвесным потолком.

Конструкция

Приточная установка оснащена фильтром класса EU5. В ней используется водяной нагреватель с теплообменником. Все вентиляторы оборудованы крыльчаткой с назад загнутыми лопатками и асинхронным двигателем с внешним ротором. Защита двигателя вентилятора осуществляется термоконтактами, требующими подключения внешнего защитного термореле. В качестве теплоносителя может использоваться как вода, так и незамерзающая смесь.

Рекомендуемая структура и состав вентиляции

Входит в состав поставляемого устройства:

• Сменные фильтры FR-CAU;
• Приточный вентилятор;
• Нагреватель.

Используется как принадлежность:

• Решетки PG, PGC, SA;
• Воздуховоды DFA, ISODFA;
• Воздушные клапаны DR, DCGA, DCA с приводом GRUNER;
• Шумоглушители SRr, SRSr, SCr, SONIDFA-S;
• Решетки 1WA, 2WA, 4CA;
• Диффузоры DVS-P, DVK-S;
• Модули управления АБК с катальными датчиками температуры ETF;
• Дифференциальные датчики давления PS-B;
• Контактные или погружные датчики температуры;
• Термостаты защиты от замерзания;
• Смесительные узлы MST.

Не используется в поставляемом устройстве:

• Нагреватель.

 Отличительные особенности

• Минимальная высота, требуемая для установки;
• Прочный корпус из оцинкованной стали;
• Вентилятор с асинхронным двигателем с внешним ротором;
• Звуко-, теплоизоляция 50 мм из базальтовой минеральной ваты;

• Установки оборудованы фильтром EU5;
• Предназначена для монтажа к прямоугольным воздуховодам;
• Максимальная рабочая температура составляет 100-150 °C.

Монтаж

Приточная установка CAU-W поставляется готовая к подключению. Установка монтируется только в горизонтальном положении, в соответствии с направлением потока воздуха.
Необходимо предусматривать доступ для обслуживания установок.

Не допускается:

• использовать для транспортировки воздуха, содержащего «тяжелую» пыль, муку и т.д.
• монтировать во взрыво-, пожароопасных помещениях и для транспортировки воздуха с содержанием паров пожароопасных веществ.

Уход

Рекомендуется проводить осмотр и чистку фильтра каждый месяц, осмотр вентилятора и чистку крыльчатки проводить каждые 6 месяцев.

Перед очисткой необходимо убедиться, что:

• Прекращена подача напряжения;
• Выключатель заблокирован;
• Крыльчатка вентилятора полностью остановилась;
• Нагреватель, двигатель и крыльчатка вентилятора полностью остыли.

При очистке крыльчатки следует помнить, что:

• Нужно отсоединить вентилятор от агрегата;
• Чистить крыльчатку необходимо осторожно, чтоб не нарушить ее балансировку;
• Нельзя применять агрессивные химические вещества, моющие средства или очистители;
• Нельзя применять острые предметы и устройства, работающие под высоким давлением;
• Нельзя погружать крыльчатку в воду или другую жидкость;
• Подшипники в случае повреждения подлежат замене.

По окончании срока службы агрегат следует утилизировать.

Характеристики приточных установок

• Архивная модель
  Нет
• Вариант размещения
  Под любым углом
• Вес
  175
• Вес товара с упаковкой (брутто)
  175.5
• Вид управления
  Дистанционное проводное
• Высота товара
  75
• Высота упаковки товара
  75
• Гарантийный срок
  3 года
• Глубина товара
  188
• Глубина упаковки товара
  121
• Защита от перегрева
  Да
• Индикация включения
  Да
• Индикация влажности воздуха
  Нет
• Индикация замены фильтра
  Да
• Индикация температуры воздуха
  Да
• Количество скоростей воздушного потока
  плавное/бесступенчатое регулирование
• Макс. наружная температура
  40
• Макс. потребляемая мощность, Вт
  57.7
• Макс. производительность (расход)
  6000
• Макс. уровень шума
  55
• Материал корпуса
  Оцинкованная сталь
• Мин. наружная температура
  5
• Модуль Wi-Fi
  Нет
• Мощность нагревателя
  54
• Нагревательный элемент
  В комплекте
• Назначение
  Приточная вентиляция
• Область применения
  Полупромышленное оборудование
• Охладитель
  Отсутствует
• Подвод питания, В
  380-400
• Предварительный фильтр
  Фильтр предварительной очистки класса EU5
• Применение и соответствие
  Вентиляционное оборудование
• Производитель
  SHUFT
• Пульт дистанционного управления
  Нет
• Работает с HOMMYN
  Нет
• Работает с Алисой
  Нет
• Работает с Марусей
  Нет
• Расход воздуха, м³/час
  6000
• Регулировка скорости вращения вентилятора
  Ступенчатая
• Самодиагностика
  Да
• Серия
  CAU VIM
• Срок службы
  10 лет
• Страна сборки
  РОССИЯ
• Таймер на отключение
  Да
• Тип нагревателя
  Водяной
• Управление c мобильного приложения по Wi-Fi
  Опция доступна при подключении съемного Wi-Fi модуля
• УТП
  Гарантия 3 года;Защита от перегрева;Индикация включения;Индикация замены фильтра;Система самодиагностики неисправности
• Ширина товара
  121
• Ширина упаковки товара
  188
